A
Vertical
PRELIMINAR≈ R$ 15 mil
- Coifa
- Laje térreo
- Duto no canto do banheiro superior
- Laje do banheiro
- Cobertura metálica
- Terminal exterior
Solução preferencial preliminar, condicionada à análise estrutural e aprovação do Boulevard.
02 / LOJA + PRAÇA
PROJETO DA LOJA
Uma operação compacta desenhada a partir do espaço real.
Estudo conceitual. Medidas e posições dependem da conferência no local; não executar obra.

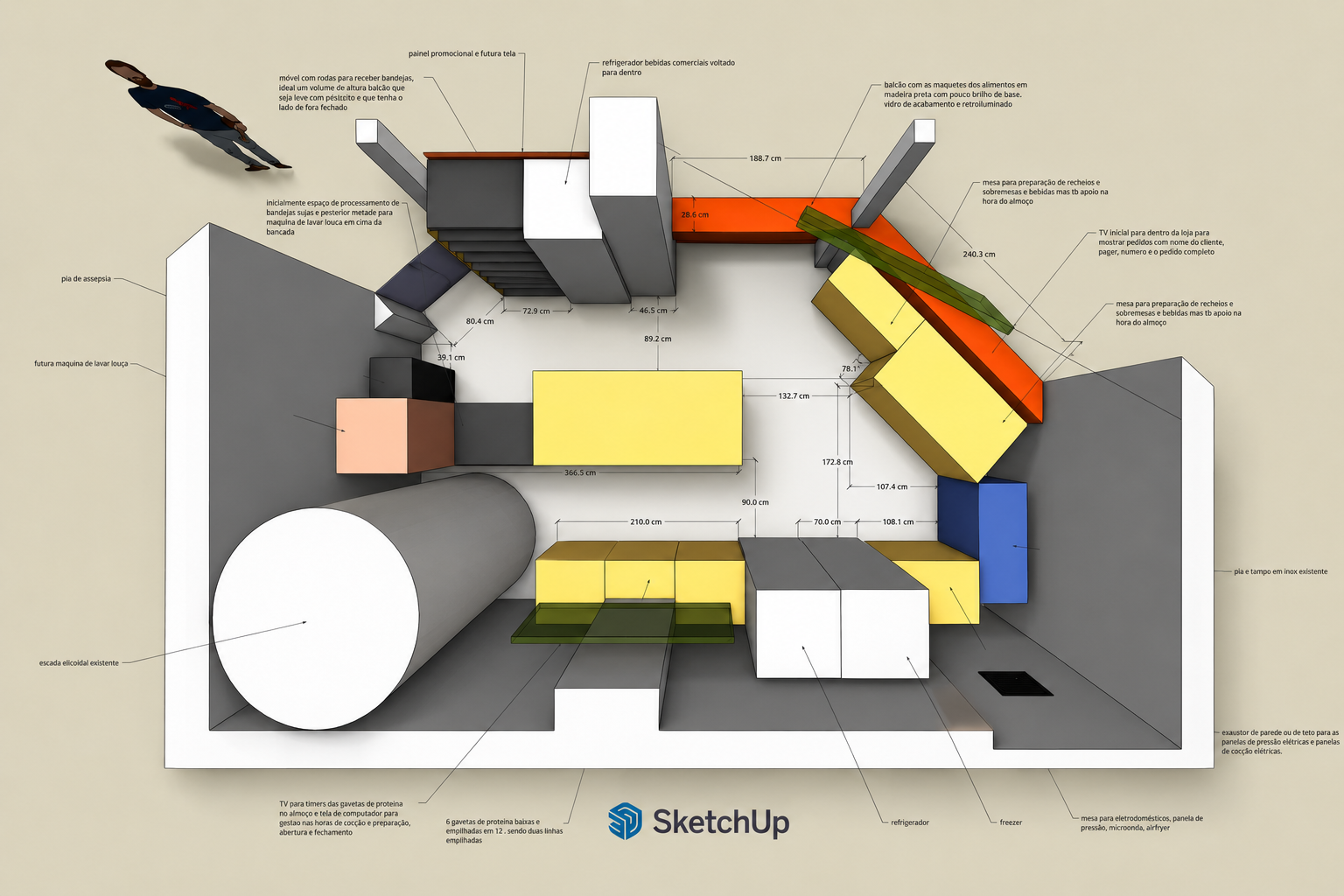

PLANTA OPERACIONAL · PROGRAMA PROPOSTO
Pico embaixo.
Retaguarda em cima.
O térreo concentra tudo o que precisa funcionar durante o pico. O pavimento superior atua como retaguarda.
Térreo
- Cocção
- Preparo
- Conservação
- Refrigeração
- Montagem
- Expedição
Pavimento superior
- Estoque
- Apoio
- Funcionários
- Banheiro existente
AMBIENTAÇÃO PROPOSTA
A PRAÇA FAZ PARTE DA EXPERIÊNCIA
O mobiliário existente do Boulevard é preservado e integrado à ambientação do Ligeirinho.food.
- Perfilado superior
- Vegetação suspensa e cactos
- Iluminação quente
- Elementos mexicanos contemporâneos
- Mobiliário do shopping
- Circulação preservada
INFRAESTRUTURA · DUAS HIPÓTESES
EXAUSTÃO EM COMPATIBILIZAÇÃO
O briefing posiciona a cocção no canto inferior direito da planta e propõe captação dedicada sobre as panelas.
Vertical: ≈ R$ 15 milHorizontal: ≈ R$ 18 milAlternativas preliminares; escolher e validar uma solução.
Ver percursos e condições técnicas
B
Horizontal
PRELIMINAR≈ R$ 18 mil
- Coifa
- Parede divisória
- ~10 m de duto
- Área/depósito Casa Maria
- Parede exterior
- Terminal exterior
Sequência lógica · leitura por linhas.
Alternativa condicionada à autorização do Boulevard e à compatibilização com a área adjacente.
Esquema preliminar. Solução definitiva sujeita à compatibilização técnica e autorização do Boulevard.
O que considerar na solução vertical
Motor/exaustor, duto, suportação, travessias, rufo, impermeabilização, terminal/chaminé com proteção de chuva e acabamento da cobertura.
Valores do briefing, não orçamentos contratados. O esquema mostra apenas a sequência proposta, sem escala ou dimensionamento. Travessias, estrutura, cobertura e acesso à Casa Maria ainda dependem de análise e autorizações.
NOVO MODELO FORNECIDO · OBJ4
Axonometria interativa.
Explore a geometria e os materiais do arquivo ligeirinho-4: planta, fachada, fundos e laterais. Modelo de estudo, não levantamento executivo nem confirmação de viabilidade técnica.
Explore a loja em 3D
Planta de referência ao fundo, não captura do OBJ4.
Arraste para girar. No celular, arraste na horizontal; o gesto vertical rola a página. Use os botões para aproximar ou afastar.
Corte de visualização ativo: remove a porção superior da vista, sem modificar o arquivo. OBJ4 fornecido · 830 triângulos · unidade física a confirmar, sem cotas presumidas.
